Analyse des Kesselwassers: vollständiger Leitfaden
Im Heizkesselbetrieb bestimmt die Wasserqualität unmittelbar die Funktionsweise des thermischen Kreislaufs. Ihre Zusammensetzung beeinflusst den Wärmeaustausch, die hydraulische Stabilität und die Lebensdauer der Anlagen. Ein physikalisch-chemisches Ungleichgewicht, selbst wenn es sich schleichend entwickelt, kann Korrosion, Ablagerungen oder eine pH-Verschiebung verursachen und damit den Wirkungsgrad und die Betriebssicherheit des Kessels beeinträchtigen.
Die Analyse des Kesselwassers ermöglicht es, solche Abweichungen zu erkennen und eine präzise Überwachung der Kreislaufparameter sicherzustellen. Dieser Leitfaden erläutert die Grundlagen der Wasseranalyse im Heizkesselbetrieb: die zu beherrschenden chemischen Mechanismen, die zu überwachenden Parameter, geeignete Probenahmestellen sowie Analyseverfahren, die für Wartungseinsätze vor Ort geeignet sind.
Die Bedeutung der Wasseranalyse im Heizkesselbetrieb verstehen
Im Heizkesselbetrieb zirkuliert Wasser kontinuierlich unter hohen Temperatur- und Druckbedingungen. Dabei ist es komplexen physikalisch-chemischen Prozessen ausgesetzt, die sich mit dem Betrieb der Anlage ständig verändern. Ohne regelmäßige Überwachung bleiben diese Veränderungen oft unbemerkt, bis gravierende Funktionsstörungen auftreten.
Wasseranalysen ermöglichen es, das chemische Gleichgewicht des Kreislaufs zu überprüfen, die Wirksamkeit der eingesetzten Behandlungen zu kontrollieren und Abweichungen frühzeitig zu erkennen, bevor sie die Leistung des Kessels beeinträchtigen. Dies ist ein wesentlicher Bestandteil der vorbeugenden Instandhaltung und trägt zur langfristigen Stabilität und Lebensdauer der Anlagen bei.
Warum Wasser ein entscheidender Faktor für den Wirkungsgrad ist
Wasser ist das Wärmeträgermedium des Kessels. Seine Zusammensetzung beeinflusst direkt die Qualität des Wärmeaustauschs. Bereits geringe Ablagerungen auf den Wärmeübertragungsflächen reduzieren die Wärmeübertragung. Dies führt zu höheren Wandtemperaturen, einer schrittweisen Verschlechterung des Wirkungsgrads und einem erhöhten Brennstoffverbrauch.
Direkte Auswirkungen auf die Lebensdauer der Anlagen
Korrosion und Kesselsteinbildung zählen zu den Hauptursachen für die Schädigung von Kesseln und angeschlossenen Rohrleitungssystemen. Korrosion schwächt die Metallwände schrittweise, während Ablagerungen den nutzbaren Querschnitt von Leitungen und Wärmetauschern verringern.
Diese Phänomene verursachen vorzeitigen Verschleiß, Leckagerisiken und hohe Wartungskosten. Durch die Analyse des Wassers lassen sich Behandlungsmaßnahmen rechtzeitig anpassen, bevor irreversible Schäden entstehen.
Rolle der Fachkräfte vor Ort bei der Analyse des Kesselwassers
Wartungstechniker, Installateure und Heizungsbauer sind direkt in die Überwachung der Wasserqualität im Heizkesselbetrieb eingebunden. Sie entnehmen Proben an strategischen Stellen des Kreislaufs, führen Analysen vor Ort durch und interpretieren die Ergebnisse, um mögliche Ungleichgewichte frühzeitig zu erkennen oder zu korrigieren. Mithilfe von Analyseverfahren, die an die Bedingungen vor Ort angepasst sind, können diese Fachkräfte die Entwicklung der wichtigsten Parameter verfolgen, die Stabilität des Kreislaufs überprüfen und den langfristigen Betrieb der Heizkesselanlage sicherstellen.
Dieser Ansatz zeigt sich konkret in Wartungseinsätzen an Heizkesseln und Enthärtungsanlagen durch Heizungsfachbetriebe und veranschaulicht den Einsatz vereinfachter Analyseverfahren direkt vor Ort.
Das chemische Verhalten von Wasser im Heizkesselbetrieb verstehen
Bevor Analyseergebnisse interpretiert werden, ist es entscheidend zu verstehen, wie sich Wasser chemisch im Heizkesselbetrieb verhält. Unter dem kombinierten Einfluss von Temperatur, Druck und Wärmeaustausch verändert sich das physikalisch-chemische Gleichgewicht des Wassers kontinuierlich. Diese Veränderungen erklären das Auftreten von Korrosion, Kesselsteinbildung, pH-Verschiebungen oder die Verschlechterung der Kondensatqualität. Eine isolierte Betrachtung einzelner Parameter reicht nicht aus; nur das Verständnis der zugrunde liegenden Mechanismen ermöglicht eine sachgerechte Interpretation der Analysen.
Verhalten von CO₂ und Hydrogencarbonaten im Kessel
Kohlendioxid spielt eine zentrale Rolle in der Wasserchemie des Heizkesselbetriebs. In Lösung liegt CO₂ in Form von Kohlensäure (H₂CO₃) vor, deren Gleichgewicht vom pH-Wert abhängt. Im Kessel zersetzen sich bei Temperaturen über 60 °C und unter Druck Hydrogencarbonate (HCO₃⁻) teilweise zu Kohlendioxid und Hydroxidionen (OH⁻). Das CO₂ wird mit dem Dampf ausgetragen, während die Hydroxidionen mit Hydrogencarbonaten zu Carbonaten (CO₃²⁻) reagieren.
Entwicklung des pH-Werts und Auswirkungen auf Werkstoffe
Die Bildung von Carbonaten im Kessel führt zu einem Anstieg des pH-Werts, der in der Regel über 10,5 stabilisiert wird. Das im Dampf freigesetzte CO₂ löst sich hingegen wieder in den Kondensaten und verleiht ihnen einen sauren Charakter. Diese Säure erklärt die Notwendigkeit, Kondensate mit neutralisierenden Aminen zu behandeln. Die durch CO₂ verursachte Korrosion äußert sich als gleichmäßiger Angriff auf Stahl, der zu einer fortschreitenden und homogenen Wanddickenabnahme führt, vergleichbar mit einer chemischen Abrasion.
Saure Gase, Entgasung und Aufbereitung des Zusatzwassers
Das Vorhandensein saurer Gase in Heizsystemen macht Entgasungs- und Neutralisationsmaßnahmen mit geeigneten Basen erforderlich. Diese Phänomene unterstreichen den Nutzen der Entmineralisierung oder Entcarbonisierung des Zusatzwassers. Ein geringer mineralisiertes Wasser reduziert den Behandlungsbedarf des Dampfes, verringert das Korrosionsrisiko in den Kondensatleitungen und verbessert die Gesamtstabilität des Kreislaufs.
Die Interpretation des pH-Werts im Heizkesselbetrieb basiert auf den alkalimetrischen Parametern. Die partielle Alkalinität entspricht der Konzentration starker Basen, insbesondere Hydroxid- und Carbonationen, die den pH-Wert über 8,2 halten. Die Gesamtalkalinität umfasst diese Basen sowie Salze schwacher Säuren wie Hydrogencarbonate oder bestimmte Phosphate und stabilisiert den pH-Wert über 4,5. Die Gesamtalkalinität schließt somit die partielle Alkalinität ein und ist ein globaler Indikator für die Pufferkapazität des Wassers.
Die Gesamthärte entspricht der Summe der Calcium- und Magnesiumkonzentrationen. In Anwesenheit von Carbonaten und bei Temperaturen über 60 °C werden diese Ionen unlöslich und fallen als Kesselstein (CaCO₃ oder MgCO₃) aus. Richtwert: 1 °f Wasserhärte kann bis zu 10 g Kesselstein pro Kubikmeter Zusatzwasser erzeugen. In Trinkwarmwassersystemen ist das Verkalkungsrisiko aufgrund geringer Nachspeisemengen meist begrenzt, während Korrosion die größte Herausforderung darstellt.
Gelöster Sauerstoff und Mechanismen schneller Korrosion
Gelöster Sauerstoff ist der wichtigste Katalysator für Eisenkorrosion im Heizkesselbetrieb. Im Gegensatz zur CO₂-bedingten Korrosion äußert sich diese Form durch lokalisierte Lochfraßkorrosion mit sehr schneller Entwicklung. Obwohl dieser Parameter selten Bestandteil routinemäßiger Analysen ist, verdient er besondere Aufmerksamkeit, insbesondere beim Speisewasser stromabwärts der Pumpen, die Luft ansaugen können. Die Konzentration an gelöstem Sauerstoff nimmt mit steigender Temperatur stark ab, von etwa 12 mg/L bei 15 °C auf weniger als 20 µg/L bei 105 °C. Das Halten des Speisewassers über 60 °C fördert eine teilweise Entgasung und reduziert den Einsatz chemischer Sauerstoffbinder.
Qualität der Kondensate und Erkennung von Wasserübertrag
Die Qualität von Dampf und Kondensaten spiegelt unmittelbar die Wirksamkeit der Wasseraufbereitung und den Betrieb des Kessels wider. Ein Wasserübertrag, bei dem Kesselwasser mit dem Dampf mitgerissen wird, kann durch Leitfähigkeitsmessungen oder den Nachweis von Chloridspuren in den Kondensaten erkannt werden, insbesondere mittels Titration (Silbernitrat- oder Quecksilbermethoden). Diese Kontrollen ermöglichen eine schnelle Erkennung von Störungen und eine gezielte Anpassung der Betriebsparameter.
Empfohlene Analysefrequenzen und Probenahmestellen
Empfohlene Analysefrequenzen
Die Häufigkeit der Analysen hängt vom Kesseltyp, dem im Kreislauf befindlichen Wasservolumen und den Betriebsbedingungen ab. Einige Parameter müssen täglich kontrolliert werden, während andere wöchentlich oder monatlich überwacht werden können.
Probenahmestellen im Heizkesselbetrieb
Für repräsentative Ergebnisse sollten Proben an zentralen Stellen des Kreislaufs entnommen werden: Zusatzwasser, Speisewasser, Kesselwasser, Abschlämmung, Dampf sowie Kondensatrückläufe.
Jede Probenahmestelle liefert spezifische Informationen über den Zustand des Kreislaufs und die Wirksamkeit der Behandlungen. Eine geeignete Auswahl der Probenahmepunkte ist entscheidend für die korrekte Interpretation der Analyseergebnisse.

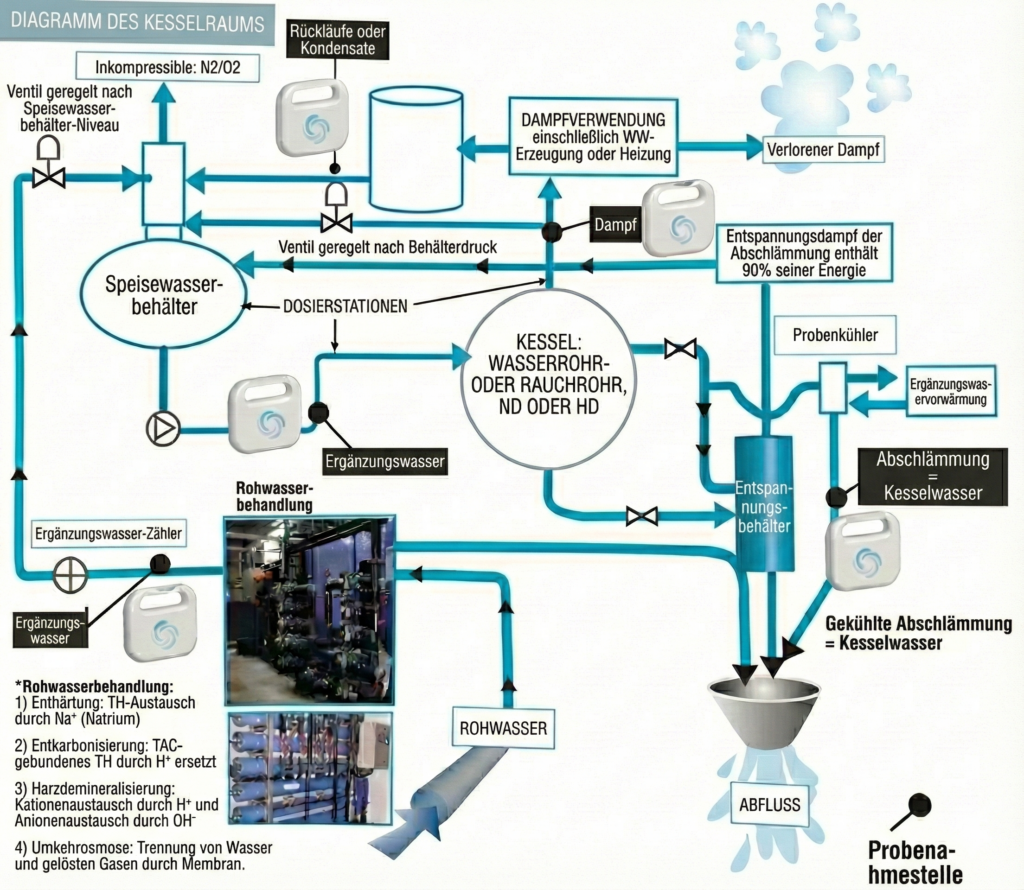

Schema zur Analyse des Kesselwassers | AQUALABO
Unsere Lösungen für die Analyse von Kesselwasser
Um Wartungstechnikern und Betreibern eine zuverlässige Überwachung direkt vor Ort zu ermöglichen, bietet Aqualabo ein vollständiges Sortiment an Laborlösungen für den Heizkesselbetrieb. Die hier vorgestellten Lösungen veranschaulichen die wichtigsten im Heizkesselbetrieb eingesetzten Analysemethoden. Für einen gezielten Ansatz im Bereich der operativen Wartung und vereinfachter Kontrollen stehen spezielle Seiten mit detaillierten Informationen zur Verfügung.
Volumetrische Analysen durch Titration: Grundlage der Kesselüberwachung
Titrationsanalysen bilden die Basis der physikalisch-chemischen Überwachung im Heizkesselbetrieb. Sie ermöglichen die präzise Bestimmung grundlegender Wasserparameter wie Gesamthärte, partielle und Gesamtalkalinität, Chloride, Sulfite oder CO₂.
Aqualabo stellt die hierfür erforderliche Ausrüstung bereit: Messkolben, Erlenmeyerkolben, Messzylinder sowie verschiedene Büretten, die an die verwendeten Volumina und Titrationslösungen angepasst sind. Jeder Parameter ist mit einer spezifischen Titrationslösung, einem Farbindikator und gegebenenfalls mit Vorbereitungsreagenzien gemäß der jeweiligen Methode verknüpft.
Diese Analysen ermöglichen die Bewertung von Härte, Alkalinität, Konzentration und chemischem Gleichgewicht des Wassers, die für die Steuerung von Abschlämmungen, Behandlungen sowie zur Vermeidung von Korrosion und Kesselsteinbildung unerlässlich sind.
Kolorimetrische Lösungen zur Überwachung von Metallen und Behandlungschemikalien
Für Parameter, die insbesondere im laufenden Betrieb eine schnelle visuelle Auswertung erfordern, bietet Aqualabo kolorimetrische Lösungen für die Analyse im Heizkesselbetrieb an.
Der Einsatz des ORCHIDIS-Komparators in Verbindung mit spezifischen Küvetten und Farbskalen ermöglicht die Kontrolle sensibler Parameter wie Eisen, gelöster Sauerstoff, Hydrazin, DEHA, Mangan, Phosphate oder Siliziumdioxid.
Diese Messungen sind entscheidend, um die Wirksamkeit von Korrosionsschutzbehandlungen zu überwachen, frühzeitige Oxidation zu erkennen oder die Qualität von Speisewasser und Kondensaten zu überprüfen, ohne systematisch ein externes Labor einzuschalten.
Einzelparameter-Kits: Einfachheit und Autonomie vor Ort
Für regelmäßige Kontrollen oder Wartungseinsätze bietet Aqualabo zudem vollständige, einsatzbereite Einzelparameter-Kits an.
Diese Kits enthalten alle erforderlichen Reagenzien, Zubehörteile und Protokolle, um einen gezielten Parameter autonom direkt im Heizkesselbetrieb zu messen. Sie eignen sich besonders für Techniker, die an mehreren Standorten arbeiten oder häufige Kontrollen unter realen Betriebsbedingungen durchführen müssen.
Aqualabo, Partner der Fachleute im Heizkesselbetrieb
Für Wartungstechniker, Installateure und Heizungsbauer ermöglicht die Analyse des Kesselwassers ein besseres Verständnis des Kreislaufverhaltens, die frühzeitige Erkennung physikalisch-chemischer Abweichungen und gezielte Eingriffe, bevor Störungen, Wirkungsgradverluste oder irreversible Schäden an den Anlagen auftreten.
Aqualabo begleitet Fachkräfte aus dem Heizungsbereich mit praxisnahen Analyselösungen. Um die für Ihre Heizkesselanlage am besten geeigneten Analysemethoden und Geräte festzulegen, stehen Ihnen die Aqualabo-Teams gerne zur Verfügung.
