Analyse de l’eau de chaudière : guide complet
En chaufferie, la qualité de l’eau conditionne directement le fonctionnement du circuit thermique. Sa composition influence les échanges thermiques, la stabilité hydraulique et la longévité des équipements. Un déséquilibre physico-chimique, même progressif, peut entraîner la corrosion, des dépôts ou une dérive du pH, avec des conséquences sur le rendement et la fiabilité de la chaudière.
L’analyse de l’eau de chaudière permet d’identifier ces dérives et d’assurer un suivi précis des paramètres du circuit. Ce guide présente les fondamentaux de cette analyse en chaufferie : mécanismes chimiques à maîtriser, paramètres à surveiller, points de prélèvement pertinents et méthodes d’analyse adaptées aux interventions de maintenance réalisées sur site.
Comprendre l’importance de l’analyse de l’eau en chaufferie
En chaufferie, l’eau circule en continu dans des conditions de température et de pression élevées. Elle est soumise à des phénomènes physico-chimiques complexes qui évoluent avec le fonctionnement de l’installation. Sans suivi régulier, ces évolutions peuvent rester invisibles jusqu’à l’apparition de dysfonctionnements majeurs.
Les analyses de l’eau permettent de vérifier l’équilibre chimique du circuit, de contrôler l’efficacité des traitements mis en place et d’anticiper les dérives avant qu’elles n’affectent les performances de la chaudière. Cela s’inscrit dans une démarche de maintenance préventive, essentielle pour garantir la stabilité et la durabilité des installations.
Pourquoi l’eau est un facteur clé du rendement
L’eau est le fluide caloporteur de la chaudière. Sa composition influence directement la qualité des échanges thermiques. Même en faible quantité, les dépôts sur les surfaces d’échange limitent le transfert thermique. Ils entraînent une élévation des températures de paroi, une dégradation progressive du rendement et une hausse de la consommation de combustible.
Impacts directs sur la durée de vie des équipements
La corrosion et l’entartrage figurent parmi les principales causes de dégradation des chaudières et des réseaux associés. La corrosion fragilise progressivement les parois métalliques, tandis que le tartre réduit la section utile des conduites et des échangeurs.
Ces phénomènes entraînent une usure prématurée des équipements, des risques de fuite et des coûts de maintenance élevés. L’analyse de l’eau permet d’ajuster les traitements avant que les dommages ne deviennent irréversibles.
Rôle des professionnels de terrain dans l’analyse de l’eau de chaudière
Les techniciens de maintenance, installateurs et plombiers interviennent directement sur le suivi de la qualité de l’eau en chaufferie. Ils réalisent les prélèvements aux points stratégiques du circuit, effectuent les analyses sur site et interprètent les résultats afin d’anticiper ou de corriger d’éventuels déséquilibres. Grâce à des méthodes d’analyse adaptées aux contraintes du terrain, ces professionnels peuvent suivre l’évolution des paramètres clés, vérifier la stabilité du circuit et assurer le bon fonctionnement de la chaufferie sur le long terme.
Cette approche se traduit concrètement sur le terrain, à travers une intervention de maintenance en chaufferie et sur adoucisseur menée par un professionnel du chauffage, illustrant l’usage de méthodes d’analyse simplifiées sur site.
Comprendre le comportement chimique de l’eau en chaufferie
Avant d’interpréter les résultats d’analyse, il est essentiel de comprendre comment l’eau se comporte chimiquement dans une chaufferie. Sous l’effet combiné de la température, de la pression et des échanges thermiques, l’équilibre physico-chimique de l’eau évolue en permanence. Ces transformations expliquent l’apparition de phénomènes tels que la corrosion, l’entartrage, la dérive du pH ou la dégradation des condensats. Une lecture isolée des paramètres ne suffit pas et seule la compréhension des mécanismes permet d’exploiter correctement les analyses.
Comportement du CO₂ et des bicarbonates en chaudière
Le dioxyde de carbone joue un rôle central dans la chimie de l’eau en chaufferie. En solution, le CO₂ se dissout sous forme d’acide carbonique (H₂CO₃), selon un équilibre dépendant du pH. En chaudière, sous l’effet d’une température supérieure à 60 °C et de la pression, les bicarbonates (HCO₃⁻) se décomposent partiellement en dioxyde de carbone et en ions hydroxydes (OH⁻). Le CO₂ est alors entraîné dans la vapeur, tandis que les ions hydroxydes réagissent avec les bicarbonates pour former des carbonates (CO₃²⁻).
Évolution du pH et conséquences sur les matériaux
La formation de carbonates en chaudière entraîne une augmentation du pH, généralement stabilisé au-dessus de 10,5. À l’inverse, le CO₂ libéré dans la vapeur se redissout dans les condensats, leur conférant un caractère acide. Cette acidité explique la nécessité de traiter les condensats à l’aide d’amines neutralisantes. La corrosion liée au CO₂ se traduit par une attaque régulière de l’acier, provoquant un amincissement progressif et homogène des parois métalliques, comparable à une abrasion chimique.
Gaz acides, dégazage et traitement de l’eau d’appoint
La présence de gaz acides dans les réseaux de chauffage impose des opérations de dégazage et de neutralisation de l’eau par des bases adaptées. Ces phénomènes soulignent l’intérêt de déminéraliser ou de décarbonater l’eau d’appoint. Une eau moins chargée limite les besoins en traitement de la vapeur et réduit les risques de corrosion dans les réseaux de condensats, tout en améliorant la stabilité globale du circuit.
TA, TAC et équilibre alcalimétrique de l’eau
L’interprétation du pH en chaufferie repose sur les paramètres alcalimétriques. Le TA correspond à la concentration en bases fortes, principalement les ions hydroxydes et carbonates, maintenant le pH au-dessus de 8,2. Le TAC inclut ces bases ainsi que les sels d’acides faibles, tels que les bicarbonates ou certains phosphates, et fixe le pH au-dessus de 4,5. Le TAC englobe donc le TA et constitue un indicateur global de la capacité tampon de l’eau.
Le titre hydrotimétrique (TH) représente la somme des concentrations en calcium et magnésium. En présence de carbonates et à des températures supérieures à 60 °C, ces ions deviennent insolubles et précipitent sous forme de tartre (CaCO₃ ou MgCO₃). À titre indicatif, 1 °f de TH peut générer jusqu’à 10 g de tartre par mètre cube d’eau d’appoint. Dans les réseaux d’eau chaude sanitaire, le risque d’entartrage reste généralement limité en raison d’un faible appoint, tandis que la corrosion demeure le principal enjeu.
Oxygène dissous et mécanismes de corrosion rapide
L’oxygène dissous est le principal catalyseur de la corrosion du fer en chaufferie. Contrairement à la corrosion liée au CO₂, celle-ci se manifeste par des attaques localisées par piqûres, particulièrement rapides. Bien que rarement intégré aux analyses de routine, ce paramètre mérite une attention particulière, notamment sur l’eau alimentaire en aval des pompes, susceptibles d’aspirer de l’air. La concentration en oxygène dissous diminue fortement avec la température, passant d’environ 12 mg/L à 15 °C à moins de 20 µg/L à 105 °C. Maintenir l’eau alimentaire au-dessus de 60 °C favorise un dégazage partiel et limite le recours aux réducteurs chimiques.
Qualité des condensats et détection du primage
La qualité de la vapeur et des condensats reflète directement l’efficacité du traitement de l’eau et le fonctionnement de la chaudière. Un phénomène de primage, correspondant à l’emportement d’eau de chaudière dans la vapeur, peut être détecté par la mesure de la conductivité ou par la recherche de traces de chlorures dans les condensats, notamment par titrimétrie (méthodes au nitrate d’argent ou mercurique). Ces contrôles permettent d’identifier rapidement un dysfonctionnement et d’ajuster les paramètres de fonctionnement.
Fréquence recommandée et points de prélèvement
Fréquence recommandée des analyses
La fréquence des analyses dépend du type de chaudière, du volume d’eau en circulation et des contraintes d’exploitation. Certains paramètres doivent être contrôlés quotidiennement, tandis que d’autres peuvent être suivis de manière hebdomadaire ou mensuelle.
Points de prélèvement en chaufferie
Pour obtenir des résultats représentatifs, les prélèvements doivent être réalisés à des points clés du circuit : eau d’appoint, eau alimentaire, chaudière, purges, vapeur et retours de condensats.
Chaque point de prélèvement apporte une information spécifique sur l’état du circuit et l’efficacité des traitements. Une localisation adaptée des prélèvements est essentielle pour interpréter correctement les résultats d’analyse.

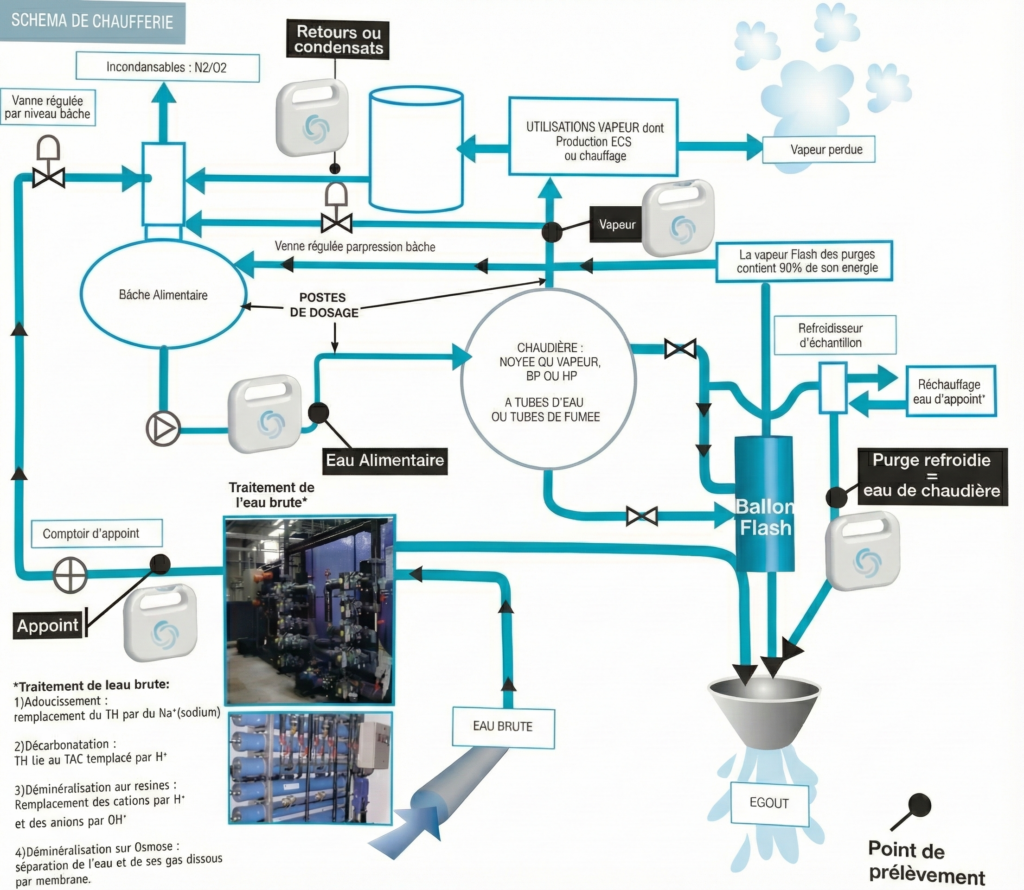

Schéma analyse de l’eau en chaufferie | AQUALABO
Nos solutions pour l’analyse de l’eau en chaufferie
Pour permettre aux techniciens de maintenance et aux exploitants de réaliser un suivi fiable directement sur site, Aqualabo propose une gamme complète de solutions d’analyses sur paillasse en chaufferie. Les solutions Aqualabo présentées ici illustrent les principales méthodes d’analyse utilisées en chaufferie. Pour une approche dédiée à la maintenance opérationnelle et aux contrôles simplifiés, des pages spécifiques détaillent ces dispositifs.
Analyses volumétriques par titrimétrie : la base du contrôle chaudière
Les analyses par titrimétrie constituent le socle du suivi physico-chimique en chaufferie. Elles permettent de mesurer avec précision les paramètres structurants de l’eau, tels que le TH, le TA, le TAC, les chlorures, les sulfites ou le CO₂.
Aqualabo met à disposition le matériel indispensable à ces analyses : fioles jaugées, erlenmeyers, éprouvettes graduées et différentes burettes adaptées aux volumes et aux liqueurs titrantes utilisées. Chaque paramètre est associé à une liqueur titrante, un indicateur coloré et, lorsque nécessaire, à des réactifs de préparation clairement identifiés selon la méthode correspondante.
Ces analyses permettent d’évaluer la dureté, l’alcalinité, la concentration et l’équilibre chimique de l’eau, indispensables pour piloter les purges, les traitements et prévenir la corrosion ou l’entartrage.
Solutions colorimétriques pour le suivi des métaux et réactifs de traitement
Pour les paramètres nécessitant une lecture rapide et visuelle, notamment en exploitation courante, Aqualabo propose des solutions de colorimétrie adaptées à l’analyse en chaufferie.
L’utilisation du comparateur ORCHIDIS, associé à des cuvettes et des plaquettes colorimétriques spécifiques, permet le contrôle de paramètres sensibles tels que le fer, l’oxygène dissous, l’hydrazine, le DEHA, le manganèse, les phosphates ou la silice.
Ces mesures sont essentielles pour suivre l’efficacité des traitements anticorrosion, détecter une oxydation prématurée ou vérifier la qualité de l’eau alimentaire et des condensats, sans recourir systématiquement à un laboratoire externe.
Kits monoparamètres : simplicité et autonomie sur le terrain
Pour les contrôles réguliers ou les interventions de maintenance, Aqualabo propose également des kits monoparamètres complets, prêts à l’emploi.
Ces kits intègrent l’ensemble des réactifs, accessoires et protocoles nécessaires pour mesurer un paramètre ciblé de manière autonome, directement en chaufferie. Ils sont particulièrement adaptés aux techniciens intervenant sur plusieurs sites ou devant réaliser des contrôles fréquents dans des conditions opérationnelles.
Aqualabo, partenaire des professionnels de la chaufferie
Pour les techniciens de maintenance, installateurs et plombiers, l’analyse de l’eau de chaudière permet de comprendre le comportement du circuit, d’anticiper les dérives physico-chimiques et d’intervenir de manière ciblée avant l’apparition de pannes, de pertes de rendement ou de dégradations irréversibles des équipements.
Aqualabo accompagne les professionnels du chauffage avec des solutions d’analyse adaptées au terrain. Pour définir les méthodes d’analyse et le matériel les plus adaptés à votre configuration de chaufferie, les équipes Aqualabo sont à votre écoute.
